Монтаж гибкого неона в вывеске: неон режут только по меткам кратности реза, неиспользуемый торец закрывают глухой заглушкой на нейтральном силиконовом герметике, на стороне питания провод выводят через заглушку с отверстием, сам неон фиксируют в профиле или держателях. Неон 12 В питают от блока 12 В с запасом мощности 25–30 %, неон 220 В — через сетевой шнур с выпрямителем. Все работы ведут при отключённом питании и включают неон только после полной полимеризации герметика.
Для монтажа нужны четыре параметра из паспорта неона: напряжение (12 В или 220 В), мощность в Вт/м, кратность реза и максимальная длина одного подключения. От них зависят блок питания, места реза и число точек подачи питания.
Параметр
Где взять
На что влияет
Напряжение
паспорт, маркировка
12 В — через блок питания; 220 В — через сетевой шнур с выпрямителем
Максимальная длина одного подключения у разных серий неона отличается в разы, поэтому её берут по паспорту производителя конкретной серии, а не по общему правилу.

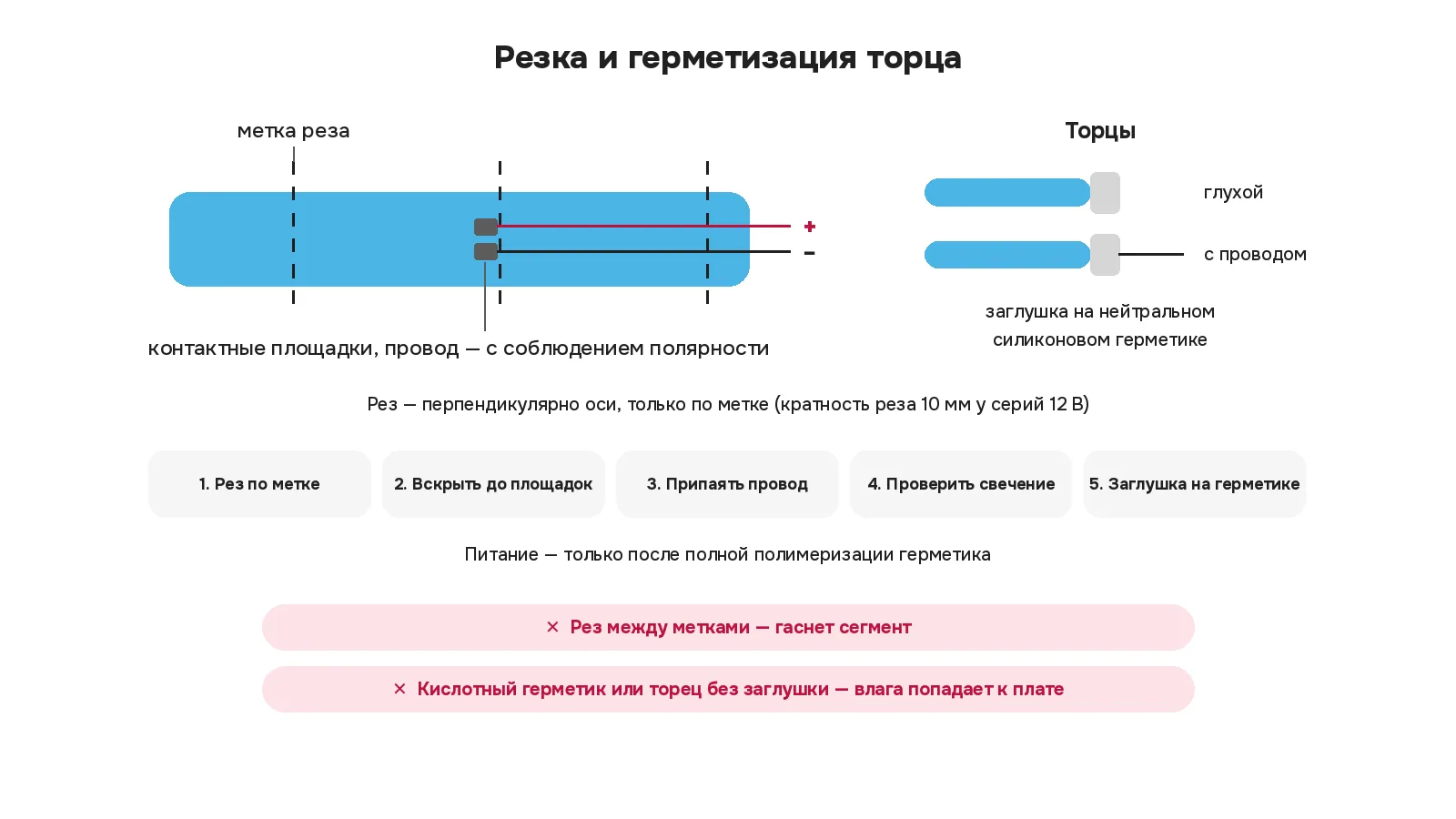

Как резать и паять гибкий неон?
Только по меткам. Метки реза нанесены на плату внутри неона; рез вне метки может повредить ленту внутри неона. Рез — перпендикулярно оси, не со стороны свечения и не под углом.
Доступ к контактам. На стороне подачи питания аккуратно вскрывают оболочку до контактных площадок платы.
Пайка. Провод питания припаивают к контактным площадкам с соблюдением полярности. Для тонкого неона 12 В в ассортименте есть провод 2 × 0,3 — в разделе аксессуары для неона: профили, заглушки.
Соединение отрезков — пайкой проводом; в отрасли применяют и коннекторы под сечение и тип неона. Место соединения герметизируют так же, как торец.
Проверка до герметизации. Отрезок кратковременно включают и проверяют, что светятся все сегменты.
Как герметизировать торцы неона?
Заявленная степень защиты неона по ГОСТ 14254-2015 сохраняется, только если торцы и ввод провода правильно загерметизированы. В ассортименте — торцевые заглушки для неона 6×12, 8×16 и круглого.
Глухой торец. Торец и внутреннюю поверхность заглушки покрывают герметиком, заглушку надевают до упора.
Торец с проводом. Заглушку с отверстием заполняют герметиком, провод проходит через отверстие, излишки удаляют. Для 8×16 есть заглушка 8×16 под провод IP67.
Герметик — только нейтральный силиконовый. Кислотные составы запрещены.
Питание — после полной полимеризации герметика, время — по инструкции к герметику. После полимеризации шов осматривают; при щелях операцию повторяют.

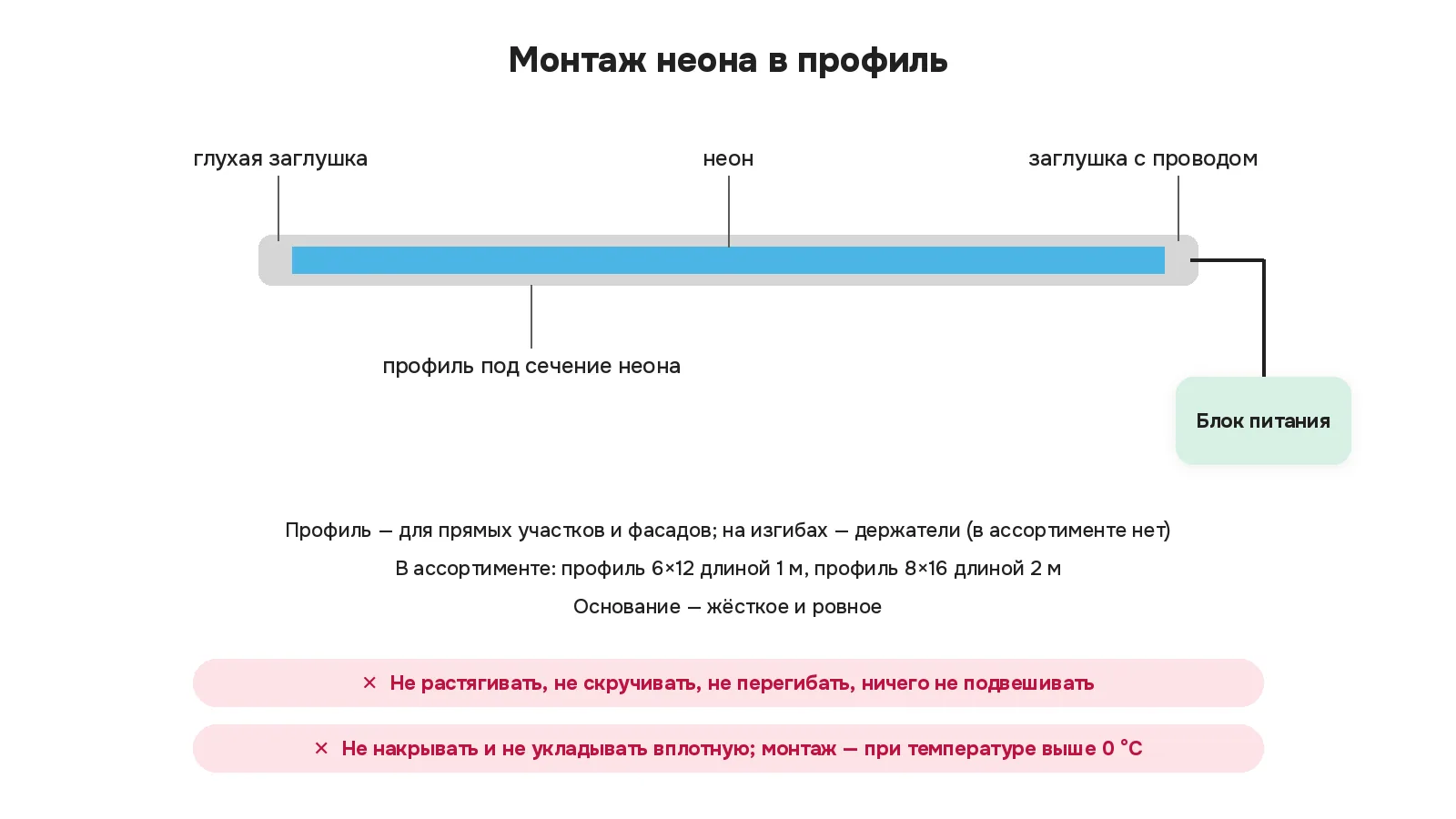

Как крепить неон: профиль или держатели?
Неон монтируют на жёсткую ровную поверхность — в фиксирующий профиль или в держатели на шурупах.
Профиль — для прямых участков и фасадов: держит форму линии и защищает неон. В ассортименте — профили: профиль для тонкого неона 6×12 длиной 1 м и профиль 8×16 длиной 2 м.
Держатели — в отраслевой практике для криволинейных контуров; в нашем ассортименте их нет.
Неон не растягивают, не скручивают и не перегибают; ничего не подвешивают на неон.
Неон не накрывают и не укладывают вплотную отрезок к отрезку — нужна циркуляция воздуха.
Монтаж — при температуре воздуха выше 0 °C.

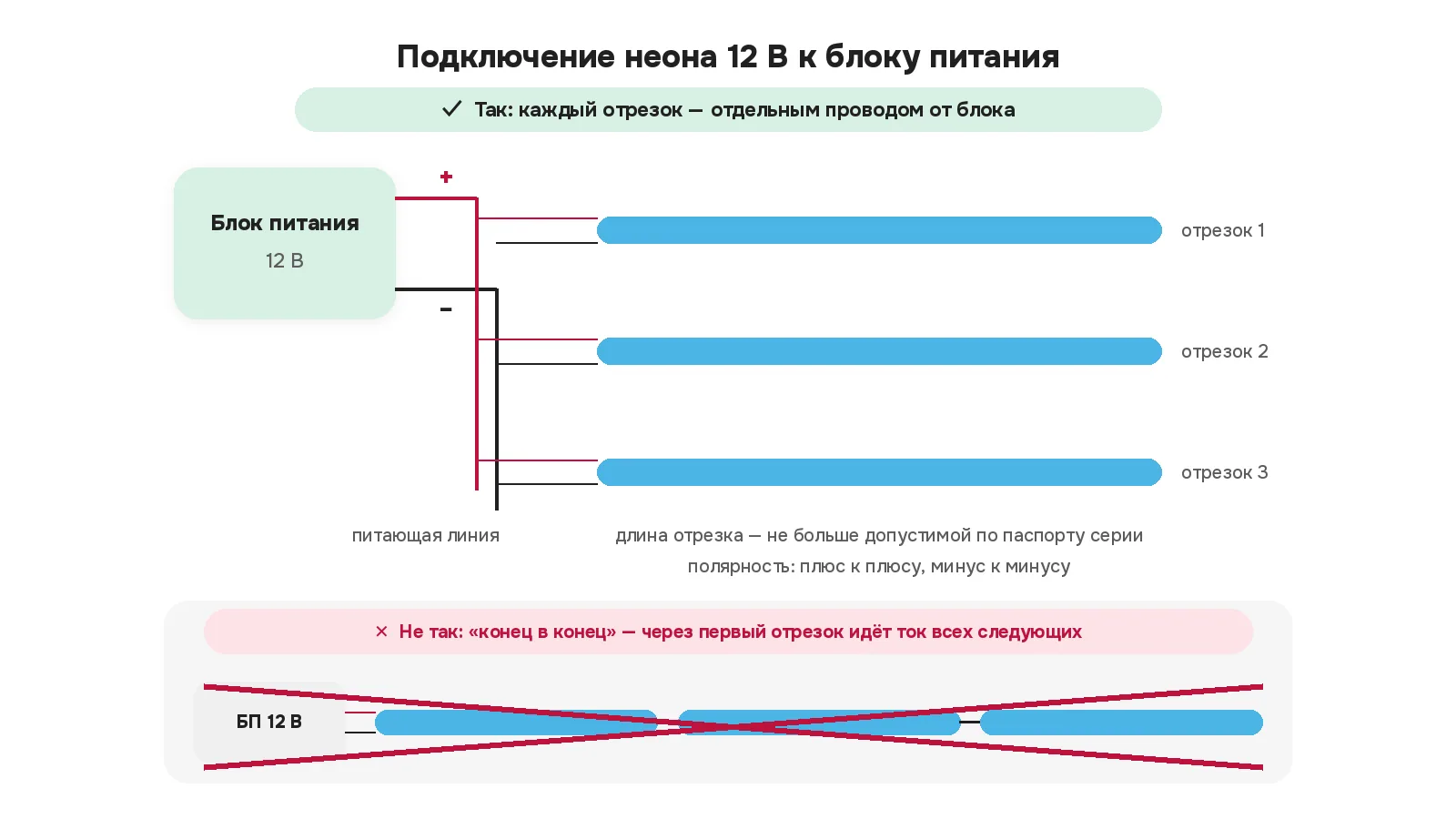

Как подключить гибкий неон 12 В?
Блок питания на 12 В — то же напряжение, что у неона. Для улицы — герметичный, например из раздела блок питания 12 В IP67.
Отрезки не наращивают «конец в конец». Каждый отрезок длиной не больше допустимой по паспорту питают отдельным проводом от блока: иначе через первый отрезок идёт ток всех следующих.
Полярность — плюс к плюсу, минус к минусу.
Подключение к сети — только после завершения монтажа и полимеризации герметика.
Сетевая линия блока питания. На линию 220 В, питающую блок питания наружной вывески, распространяется ПУЭ, гл. 6.1 «Общая часть», п. 6.1.49: рекомендуется УЗО с током срабатывания до 30 мА (в сетях TN-S или TN-C-S).
Как рассчитать блок питания для неона?
P БП = P неона на 1 м × L × 1,25…1,3
Запас 25–30 % — по отраслевой практике.
Пример. Вывеска на 18 м неона 12 В мощностью, для примера, 10 Вт/м: 10 × 18 = 180 Вт; 180 × 1,25 = 225 Вт … 180 × 1,3 = 234 Вт. Нужен блок 12 В не меньше 225–234 Вт — ближайший больший номинал, в каталоге это блок питания SLIM 12 В 250 Вт IP67 (блок на 200 Вт уже мал). Если блоков несколько, неон делят на группы и считают каждую отдельно.

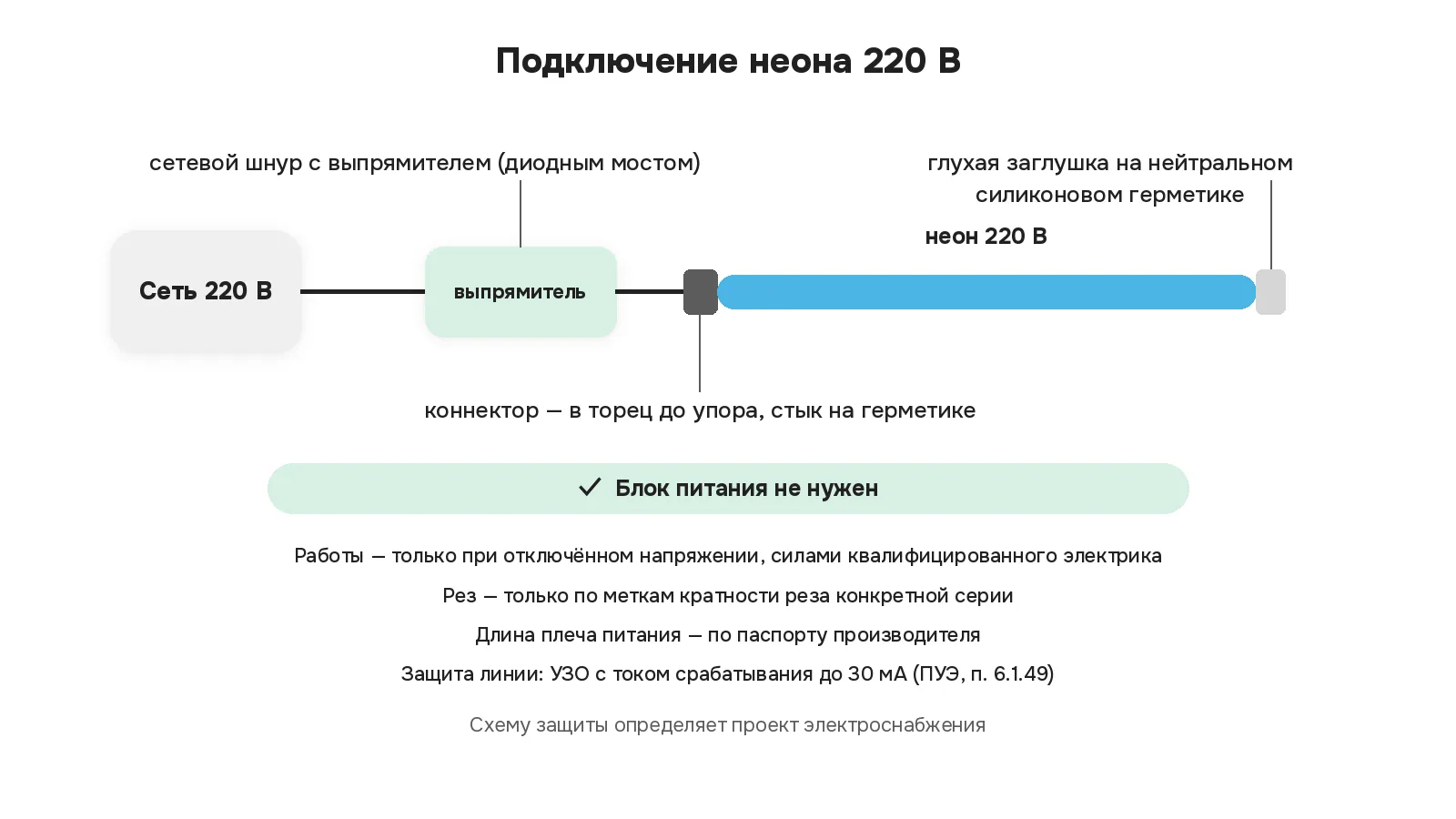

По отраслевой практике и паспортам производителей неон 220 В подключают к сети через сетевой шнур с выпрямителем (диодным мостом), подобранный производителем под сечение неона; в нашем ассортименте таких шнуров нет. Блок питания не нужен.
Работы — только при отключённом напряжении и силами квалифицированного электрика.
Рез — только по меткам кратности реза конкретной серии.
Ввод шнура. Коннектор шнура, предусмотренный производителем неона, вставляют в торец до упора, стык и противоположный торец герметизируют нейтральным силиконовым герметиком и заглушкой.
Длина. При соединении нескольких бухт точки подачи питания расставляют по паспорту производителя.
Проверка. Перед включением убеждаются, что все соединения герметичны и электрически изолированы.
Защита линии. По ПУЭ, п. 6.1.49, для наружной световой рекламы в сетях TN-S или TN-C-S рекомендуется УЗО с током срабатывания до 30 мА; по ПУЭ, гл. 6.4 «Световая реклама, знаки и иллюминация», п. 6.4.18, установки световой рекламы, как правило, питают по самостоятельным линиям; для линии должна предусматриваться защита от сверхтока и токов утечки (УЗО). Схему защиты определяет проект электроснабжения.
Нормы. Неон и комплектующие на 220 В относятся к оборудованию на напряжение 50–1000 В переменного тока и попадают под ТР ТС 004/2011 «О безопасности низковольтного оборудования»; на неон 12 В этот регламент не распространяется. ПУЭ, гл. 6.4, в пп. 6.4.1–6.4.12 регулирует в основном газосветные установки; отдельных требований к светодиодному неону там нет.
Какие ошибки при монтаже неона встречаются чаще всего?
Рез между метками — гаснет сегмент.
Кислотный герметик или торец без заглушки — влага попадает к плате.
Включение до полимеризации герметика.
Отрезки 12 В «конец в конец» — падение напряжения и перегрев первого отрезка.
Блок без запаса или не на 12 В.
Неон без профиля и держателей на фасаде, неон, накрытый или уложенный вплотную.
Монтаж неона 220 В под напряжением.
Частые вопросы
Как подключить гибкий неон?
Неон 12 В — к блоку питания 12 В с запасом мощности 25–30 %, каждый отрезок отдельным проводом, с соблюдением полярности. Неон 220 В — через сетевой шнур с выпрямителем.
Как резать и подключать гибкий неон?
Резать только по меткам кратности реза, перпендикулярно оси. Провод припаивают к контактным площадкам с соблюдением полярности, торец закрывают заглушкой на нейтральном силиконовом герметике.
Как подключить гибкий неон 220 В?
Через сетевой шнур с выпрямителем: коннектор вставляют в торец до упора и герметизируют. Работы ведут только при отключённом напряжении.
Какой блок питания нужен для гибкого неона?
На то же напряжение, что у неона, мощностью «Вт/м × длина × 1,25–1,3». Например, 18 м неона по 10 Вт/м — блок не меньше 225–234 Вт.
Чем соединить отрезки гибкого неона?
Пайкой проводом к контактным площадкам; в отрасли применяют и коннекторы под сечение неона. Место соединения герметизируют нейтральным силиконовым герметиком.
Какой профиль нужен для гибкого неона?
Под сечение неона: для 6×12 — профиль 6×12, для 8×16 — профиль 8×16. На прямых участках и фасадах — профиль, на изгибах — держатели.
Можно ли монтировать гибкий неон на улице?
Да, при герметизации торцов заглушками на нейтральном силиконовом герметике, креплении в профиле или держателях и герметичном блоке питания. Монтаж — при температуре выше 0 °C.
Чем герметизировать гибкий неон?
Только нейтральным силиконовым герметиком с торцевой заглушкой. Кислотные составы запрещены.
