Светодиодные модули для вывесок и световых букв: шаг, расчёт количества и блок питания
· 9 мин чтения
Шаг светодиодных модулей в вывеске выбирают от глубины буквы или короба: по отраслевой практике для модулей с широким углом шаг берут примерно 1–1,5 глубины, для мелких букв и прозрачного рассеивателя — плотнее. Количество — длина рядов или площадь, делённая на шаг; блок питания — 12 В, мощность «модули × Вт/шт × 1,25–1,3». Модули серии M рассчитаны на глубину 4–8 см, серии Z — 6–10 см. Ниже — формулы, примеры, таблица по моделям и подсветка лайтбокса.
Модули для световых букв в нашем ассортименте рассчитаны на 12 В, мощность указана в Вт на модуль. Выбор — по глубине конструкции и ширине штриха:
Буквы и короба глубиной 4–8 см — модули серии M: угол 170°. Серия разработана под технологию «жидкий акрил».
Короба и буквы глубиной 6–10 см — модули серии Z: у Z3-ULTRA угол 175°. Цветные модули Z ставят под плёнку того же цвета — свечение получается насыщеннее.
Узкие элементы и мелкий шрифт — пиксельные модули PX: корпус 18 × 9 × 9 мм, угол 90–120°.
Компактные буквы — D2: корпус 26 × 10 × 8 мм, угол 120–140°.
Все модули — 12 В, IP65, гарантия 3 года. «Расстояние между центрами» — параметр из карточки: это предельное расстояние между соседними модулями в заводской цепочке, рабочий шаг выбирают по глубине и он может быть меньше. Цепочки по 20 и 50 шт — формат поставки.

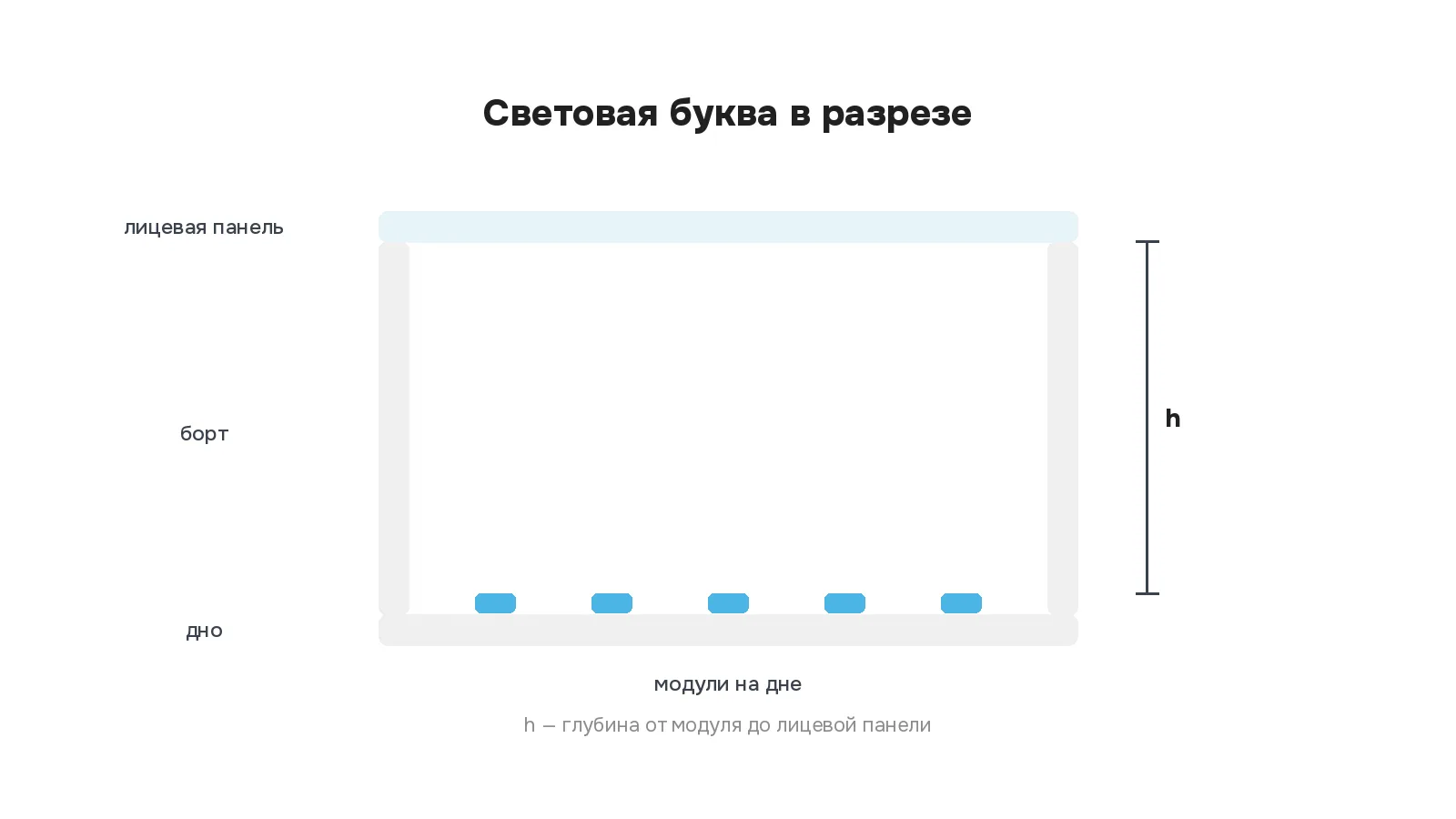

Шаг — расстояние между центрами соседних модулей и между рядами. Главный параметр — глубина h от модуля до лицевой панели: чем глубже конструкция, тем шире расходятся пучки и тем больше допустимый шаг.
Ориентир практиков (отраслевая практика):
a ≈ (1…1,5) × h — для модулей с широким углом (170–175°) и молочного рассеивателя.
Шаг уменьшают:
- в мелких буквах и узких штрихах;
- при прозрачном или тонком рассеивателе;
- у модулей с узким углом.
Если глубина в пределах одной конструкции разная, шаг считают по самому мелкому месту. Перед партией делают пробную букву: формула даёт стартовую точку, а не гарантию равномерности.
Пример. Буква глубиной 6 см на модулях серии M: a ≈ 6–9 см. Для начала берут 6–7 см, проверяют пробную букву и при отсутствии пятен увеличивают шаг. Модули M дают ровный свет уже с глубины 4 см, а с 6 см их можно ставить реже.

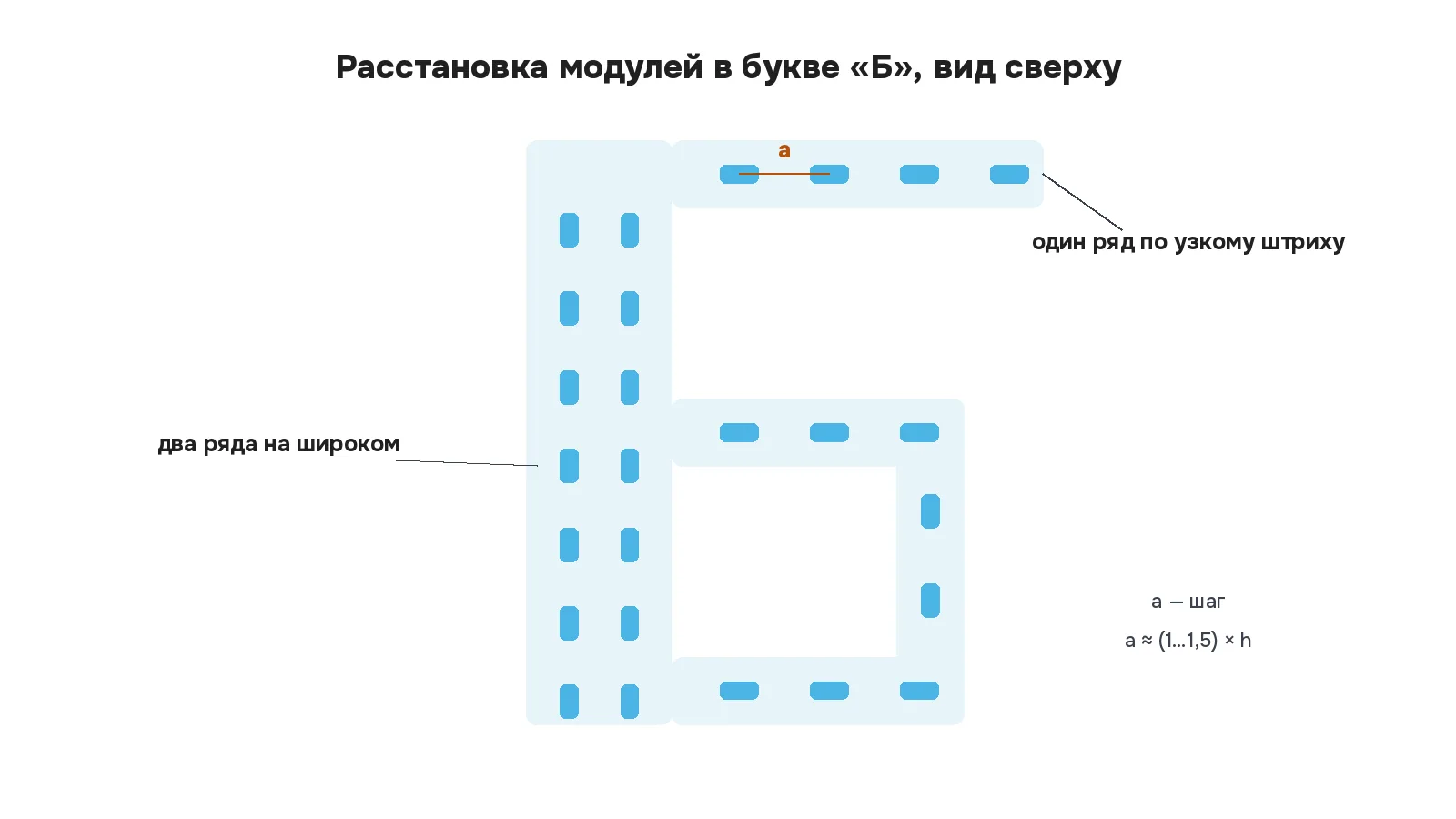

Узкий штрих, один ряд: N = L / a, где L — длина средней линии штриха, a — шаг.
Площадная засветка (короб, широкая буква): N = S / a², где S — площадь лица, a — шаг по сетке.
Результат округляют вверх. Сколько модулей на квадратный метр — 1 / a²: при шаге 0,1 м это 100 шт/м², при шаге 0,15 м — около 44 шт/м².
Сколько модулей на букву. Буква глубиной 6 см, суммарная длина средних линий штрихов 1,4 м, шаг 7 см: 1,4 / 0,07 = 20 модулей. Если есть широкие элементы в два ряда, их длину считают дважды.
Как подключать цепочки модулей?
Практика монтажа 12-вольтовых модулей:
Полярность. Плюс блока питания — к плюсу цепочки, минус — к минусу. Перед включением проверяют полярность и отсутствие замыкания.

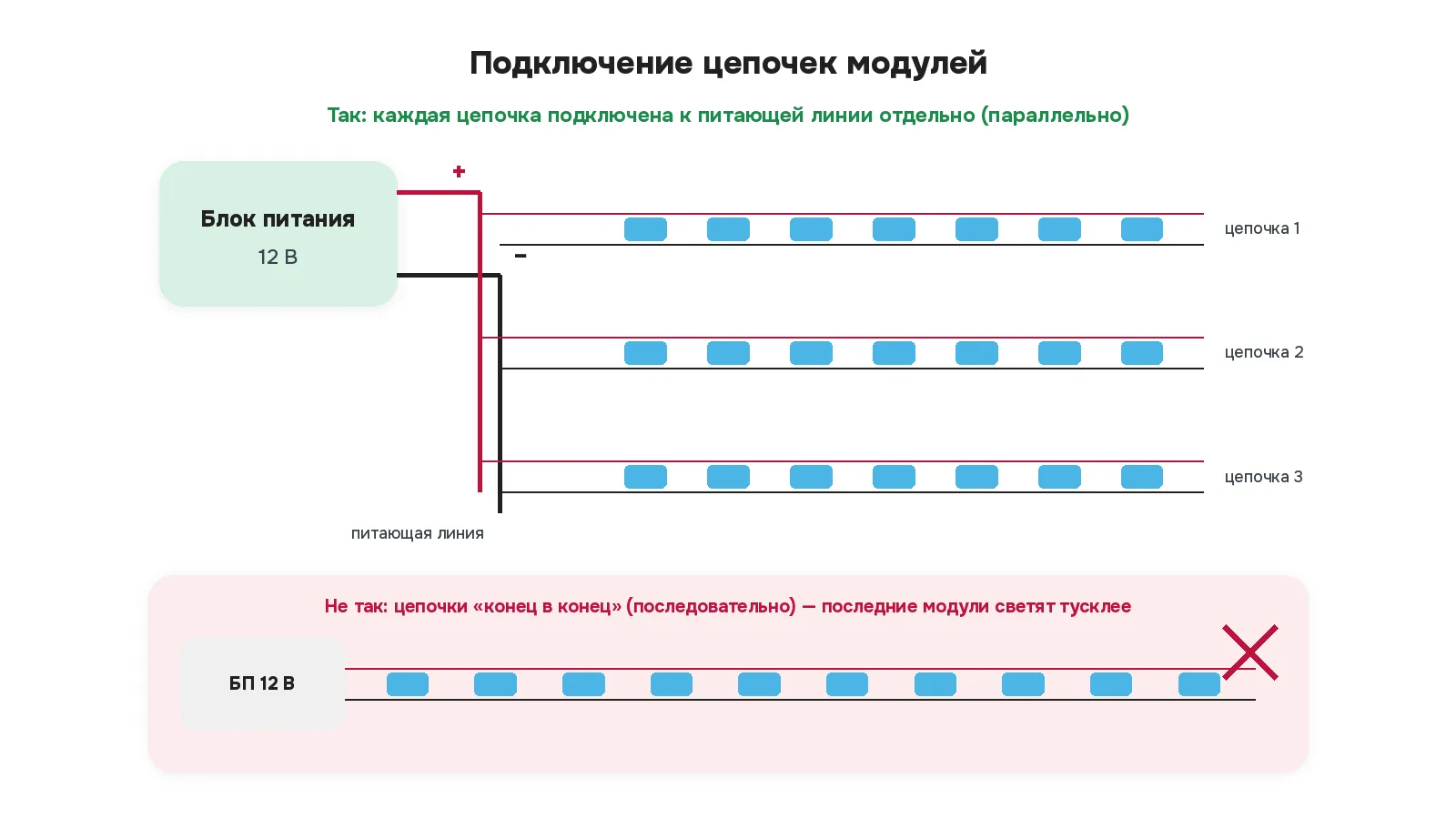

Каждая цепочка — отдельным проводом. От блока питания прокладывают питающую линию, к ней параллельно подключают каждую цепочку. Цепочки не наращивают «конец в конец»: ток всех следующих модулей пойдёт через провода первых, напряжение к концу падает, последние модули светят тусклее.
Сечение питающей линии подбирают по току и падению напряжения — расчёт в статье про блоки питания.
Проверка до фиксации. Модули раскладывают, подключают и проверяют засветку, затем крепят.
Какой блок питания нужен для вывески?
Блок питания — на 12 В, с запасом по мощности:
P БП = N × P модуля × 1,25…1,3
Запас 25–30 % — по отраслевой практике.
Пример. Вывеска на 120 модулях M2-ULTRA по 1 Вт: 120 × 1 = 120 Вт; 120 × 1,25 = 150 Вт … 120 × 1,3 = 156 Вт → блок 12 В ближайшего большего номинала. Тот же короб на 400 модулях PX по 0,18 Вт: 400 × 0,18 = 72 Вт → 90–93,6 Вт.
Как сделать подсветку лайтбокса светодиодными модулями?

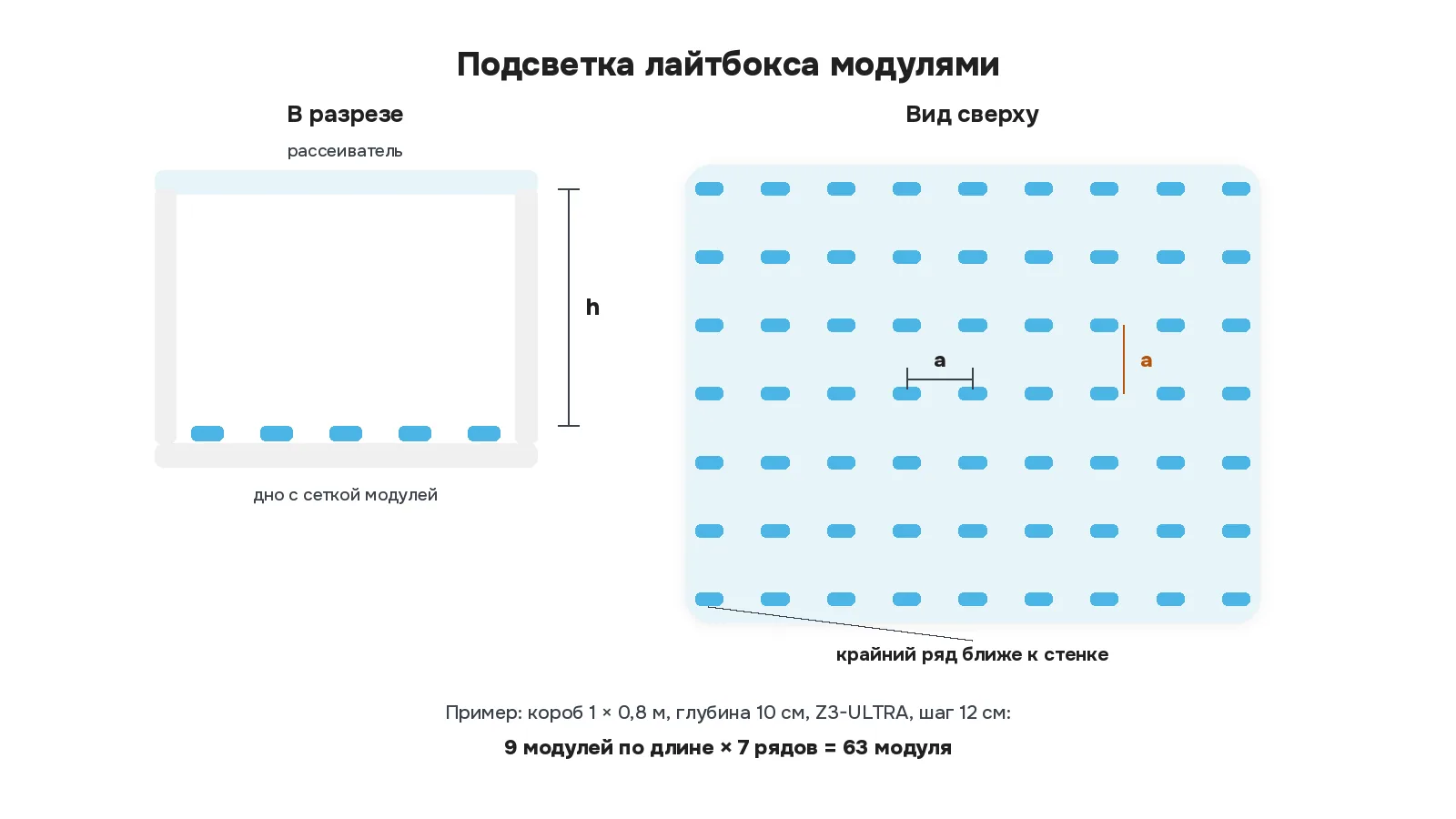

Лайтбокс засвечивают модулями с тыльной стороны: сетка модулей на дне короба, свет проходит через рассеивающую лицевую панель.
Модуль по глубине. Короба 6–10 см — модули серии Z, 4–8 см — серия M.
Шаг. a ≈ (1…1,5) × h, по обеим осям.
Количество. N = S / a².
Края. Если периметр темнее середины, крайний ряд сдвигают ближе к стенке и проверяют на пробном образце.
Стенки. Внутренние стенки часто делают белыми — отражённый свет выравнивает засветку.
Питание. P БП = N × Вт/шт × 1,25…1,3, блок 12 В.
Пример. Короб 1 × 0,8 м глубиной 10 см на Z3-ULTRA. Шаг a ≈ 10–15 см, стартовое значение 12 см: по длине 1 / 0,12 ≈ 8,3 → 9 модулей, по высоте 0,8 / 0,12 ≈ 6,7 → 7 рядов, итого 63 модуля. Мощность 63 × 1 = 63 Вт, блок 12 В на 79–82 Вт → ближайший больший номинал.
Если на лице видны пятна: уменьшают шаг, берут рассеиватель толще или менее прозрачный, добавляют транслюцентную плёнку.
Какие ошибки при расчёте модулей встречаются чаще всего?
Шаг посчитан по глубокому месту — в мелких участках буквы появляются пятна.
Нет пробной буквы — неравномерность обнаруживают на готовой вывеске.
Цепочки соединены последовательно — дальние модули светят тусклее.
Блок без запаса — работа на пределе номинала.
Блок не на 12 В или IP20 на улице.
Частые вопросы
Какой шаг светодиодных модулей нужен для вывески?
Ориентир — 1–1,5 глубины буквы или короба для модулей с широким углом; в мелких буквах и под прозрачным рассеивателем — меньше. Окончательно шаг проверяют на пробной букве.
Как сделать расчёт светодиодных модулей?
Узкий штрих: N = L / a. Площадь: N = S / a². Результат округляют вверх.
Сколько модулей нужно на букву?
Длину средних линий штрихов делят на шаг. При 1,4 м и шаге 7 см — 20 модулей.
Сколько светодиодных модулей на квадратный метр?
1 / a²: при шаге 10 см — 100 шт/м², при 15 см — около 44 шт/м².
На какую глубину рассчитаны модули?
Серия M — 4–8 см, серия Z — 6–10 см.
Как подключить несколько цепочек модулей?
Параллельно к питающей линии, каждую цепочку отдельным проводом, с соблюдением полярности. Цепочки «конец в конец» не соединяют.
Как рассчитать блок питания для вывески?
Мощность модуля × количество × 1,25–1,3, блок на 12 В. 120 модулей по 1 Вт → не меньше 150–156 Вт.
Какие модули нужны для подсветки лайтбокса?
Для коробов 6–10 см — серия Z, например Z3-ULTRA (175°, 1 Вт), сеткой по дну короба.
