Как выбрать блок питания для светодиодной ленты и модулей
· 9 мин чтения
Как выбрать блок питания для светодиодной ленты: возьмите блок с тем же напряжением, что у ленты (12 или 24 В), с мощностью больше суммарной мощности всех подключаемых метров и с защитой IP, подходящей месту установки (IP20 — в сухом помещении, на улицу — герметичный блок, например IP67, в условиях, допустимых по его паспорту). Ниже — порядок выбора, формула расчёта мощности и ответы на частые вопросы.

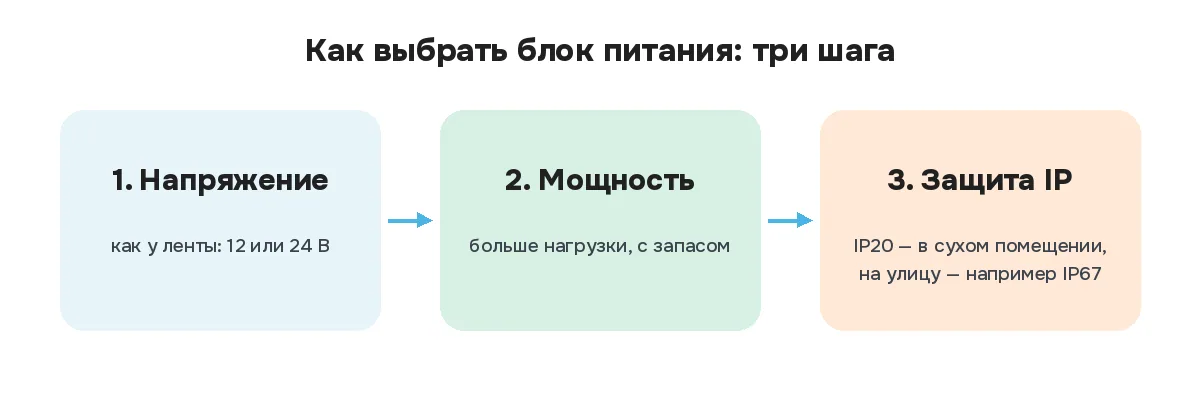

Порядок выбора блока питания для светодиодной ленты

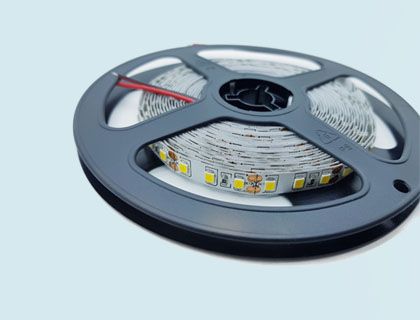

Напряжение. Смотрите маркировку ленты или модулей: блок должен выдавать то же напряжение. Блок на 24 В к ленте на 12 В подключать нельзя.
Мощность. Считается по мощности ленты на метр и длине — см. раздел ниже.
Защита IP. Выбирается по месту установки, а не по ленте.

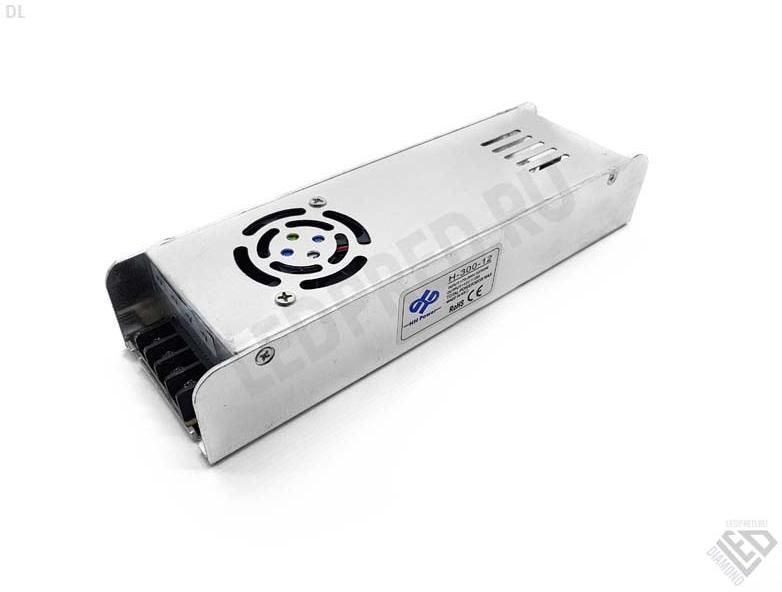

Корпус и форма. Узкие корпуса (Pencil, SLIM) удобнее прятать в профиль, короб или световую конструкцию.

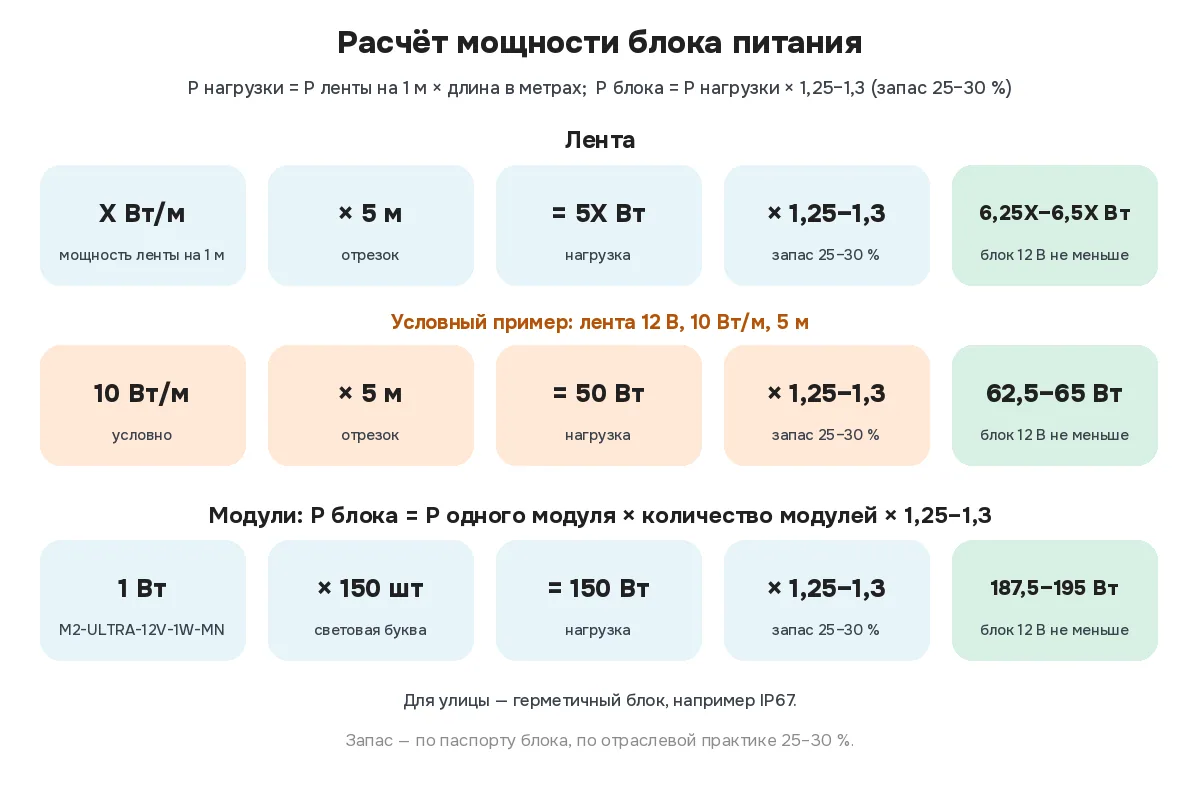

Формула расчёта мощности блока питания для светодиодной ленты:
P нагрузки = P ленты на 1 м × длина в метрах
P ленты на 1 м указана в паспорте или карточке ленты.
Блок берите мощнее полученной нагрузки: запас по паспорту блока, по отраслевой практике 25–30 % (коэффициент × 1,25–1,3).
Пример расчёта (условная лента). Лента 12 В мощностью X Вт/м, отрезок 5 м: X × 5 = 5X Вт нагрузки; с запасом 25–30 %: 5X × 1,25 = 6,25X Вт … 5X × 1,3 = 6,5X Вт. Условный числовой пример: если в паспорте ленты указано 10 Вт/м, то 10 × 5 = 50 Вт; 50 × 1,25 = 62,5 Вт … 50 × 1,3 = 65 Вт — нужен блок на 12 В не меньше 62,5–65 Вт. Ближайшую модель выберите в каталоге блоков питания.
Если суммарная мощность большая, линию делят на участки с отдельными блоками или питают несколько участков от одного блока — каждый участок отдельным кабелем от этого блока. Выходы нескольких блоков между собой не объединяют, если это прямо не разрешено паспортом блока. Допустимая длина одного подключения указана в паспорте ленты.
Блок питания 12 или 24В: что выбрать
Критерий
12 В
24 В
Совместимость
Только с лентами и модулями 12 В
Только с лентами и модулями 24 В
Ток при той же мощности
Выше (I = P / U)
В 2 раза ниже
Ток при одинаковой мощности обратно пропорционален напряжению (I = P / U), поэтому на 24 В по проводам идёт вдвое меньший ток. На практике 24 В часто выбирают для длинных линий, но это не правило: допустимую длину определяет паспорт ленты, а модули бывают и на 12, и на 24 В. Решающее правило одно: напряжение блока = напряжению ленты.

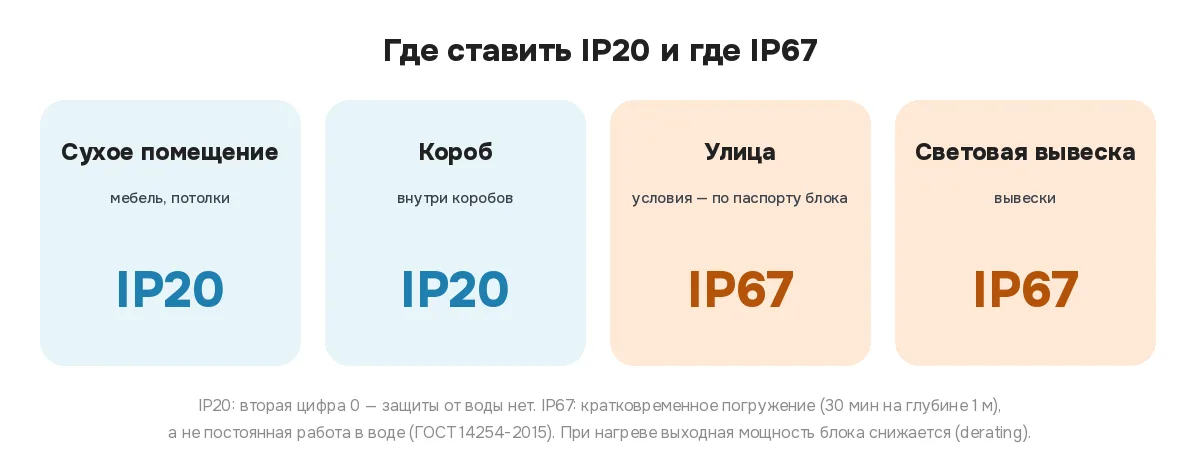

IP20 или IP67: какую защиту выбрать

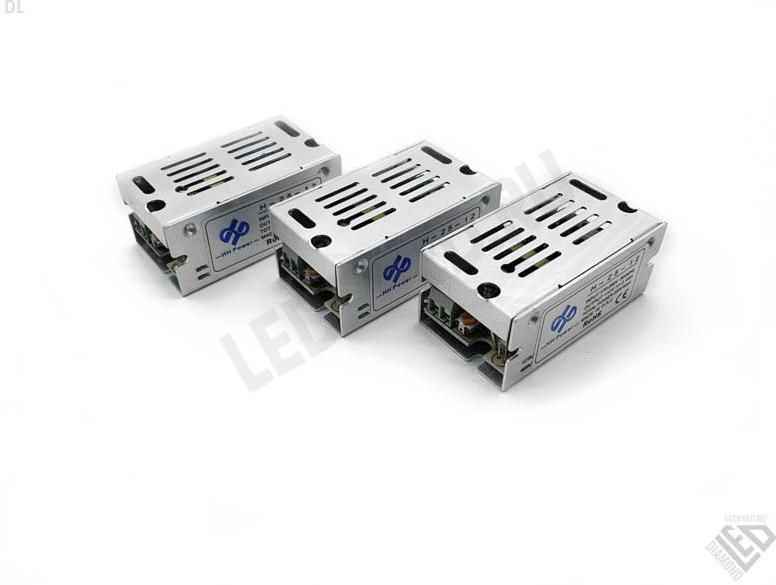

IP20 — для сухих помещений, внутри мебели, коробов и потолков. По ГОСТ 14254-2015 вторая цифра 0 означает, что защиты от воды нет.

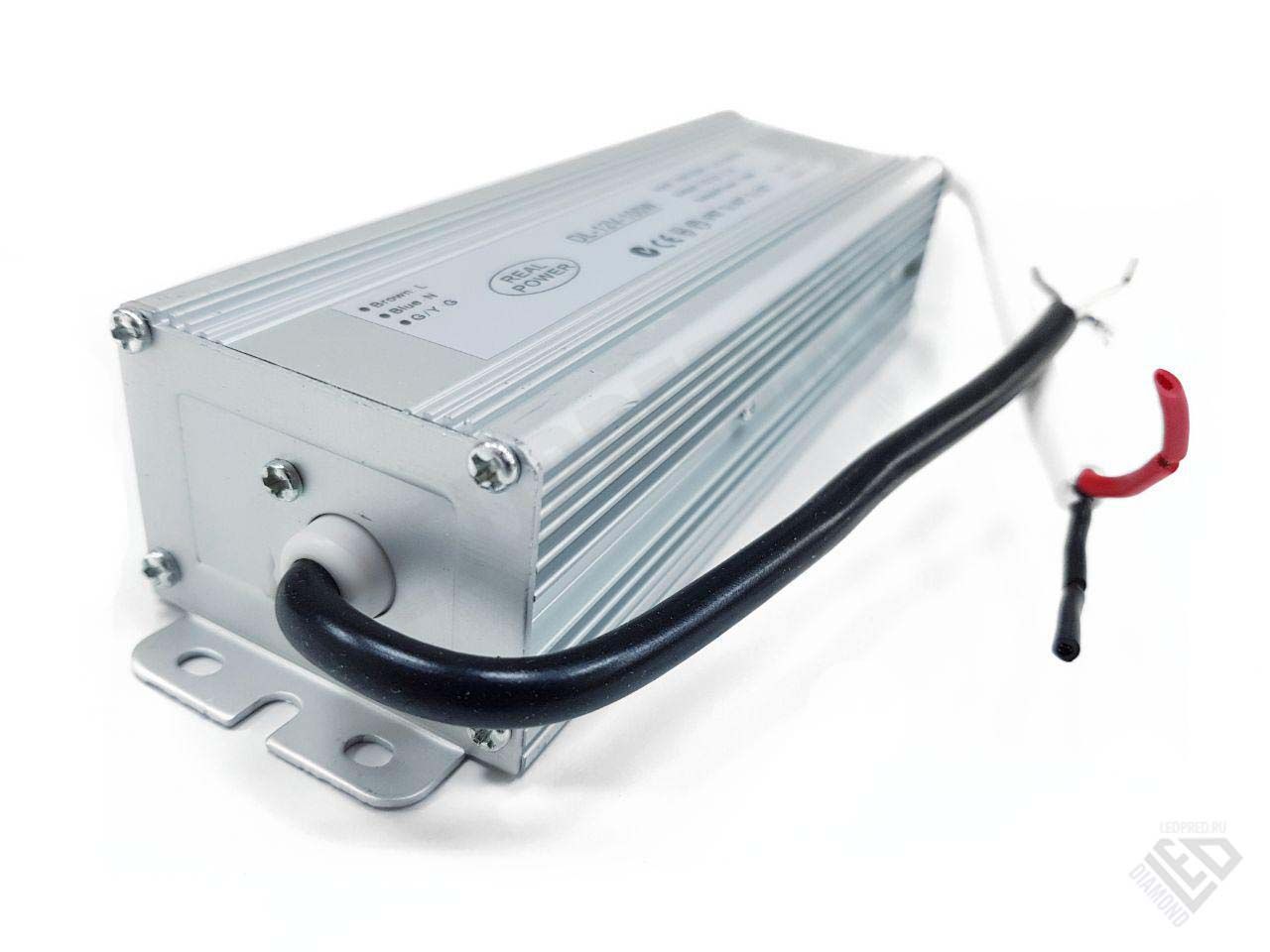

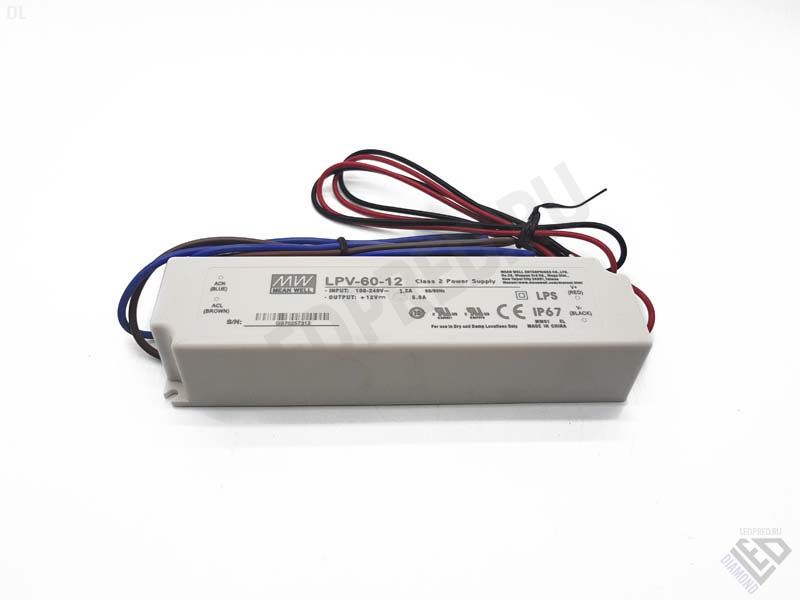

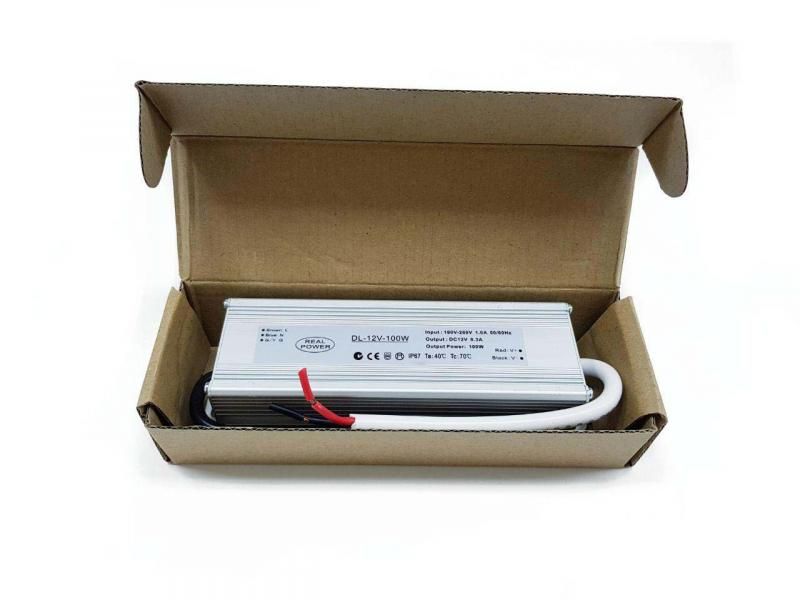

IP67 — для улицы и вывесок. По тому же ГОСТ цифра 7 — защита при кратковременном погружении (испытание 30 мин на глубине 1 м), а не для постоянной работы в воде; конкретные условия установки (солнце, навес, скопление влаги) смотрите в паспорте блока. Нужен блок питания 12в ip67? Модели разной мощности собраны в этом разделе — цены и характеристики смотрите в карточках. Учтите, что при нагреве выходная мощность блока снижается (derating): смотрите график зависимости мощности от температуры в спецификации блока.
Что означают цифры в маркировке IP, разобрали в статье «Что такое IP XX».
Блок питания для светодиодных модулей
Блок питания для светодиодных модулей выбирают так же, как для ленты: напряжение модулей (обычно указано на модуле) и сумма мощностей всех модулей в цепи плюс запас.
P блока = P одного модуля × количество модулей × 1,25–1,3 (запас по паспорту блока, по отраслевой практике 25–30 %). Сколько модулей можно соединить в одну цепь, смотрите в паспорте модулей.

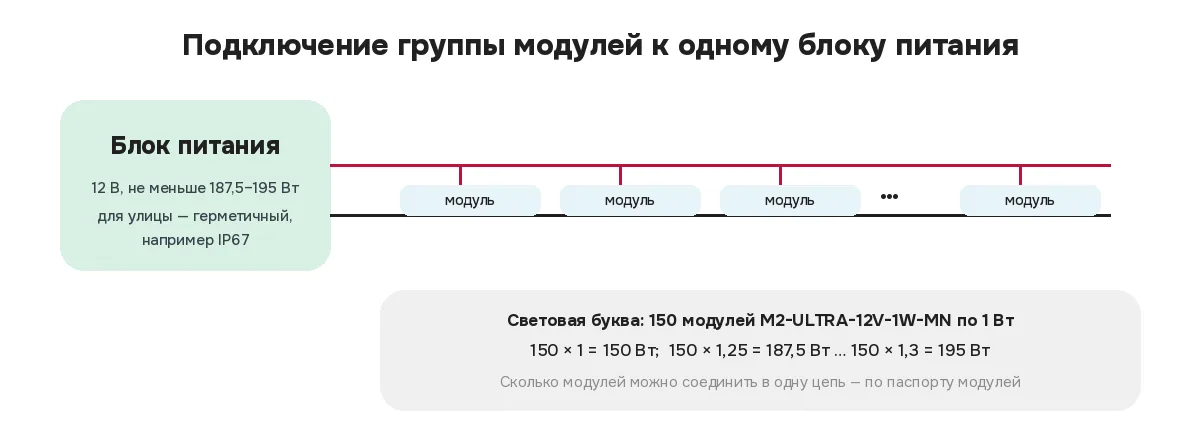

Пример расчёта для группы модулей. Световая буква на 150 модулях M2-ULTRA-12V-1W-MN по 1 Вт: 150 × 1 = 150 Вт нагрузки; с запасом 25–30 %: 150 × 1,25 = 187,5 Вт … 150 × 1,3 = 195 Вт. Нужен блок на 12 В не меньше 187,5–195 Вт, для улицы — герметичный, например IP67.
Второй пример: 400 модулей PX-12V-0,18W-MN по 0,18 Вт: 400 × 0,18 = 72 Вт; 72 × 1,25 = 90 Вт … 72 × 1,3 = 93,6 Вт → блок 12 В не меньше 90–93,6 Вт, то есть ближайший больший номинал. Как устроены модули и какими они бывают — в статье «Конструкция и разновидности светодиодных модулей».
Сечение проводов от блока до ленты
Сечение провода от блока до ленты проверяют по двум условиям.
1. Нагрев (допустимый ток). Провод должен выдерживать ток нагрузки I = P / U. Например, для нагрузки 65 Вт на 12 В: 65 / 12 ≈ 5,4 А. Допустимый длительный ток медных проводов дан в ПУЭ 7, табл. 1.3.4: при открытой прокладке 0,5 мм² — 11 А, 0,75 мм² — 15 А, 1,5 мм² — 23 А, 2,5 мм² — 30 А. Ток нагрузки должен быть меньше допустимого.

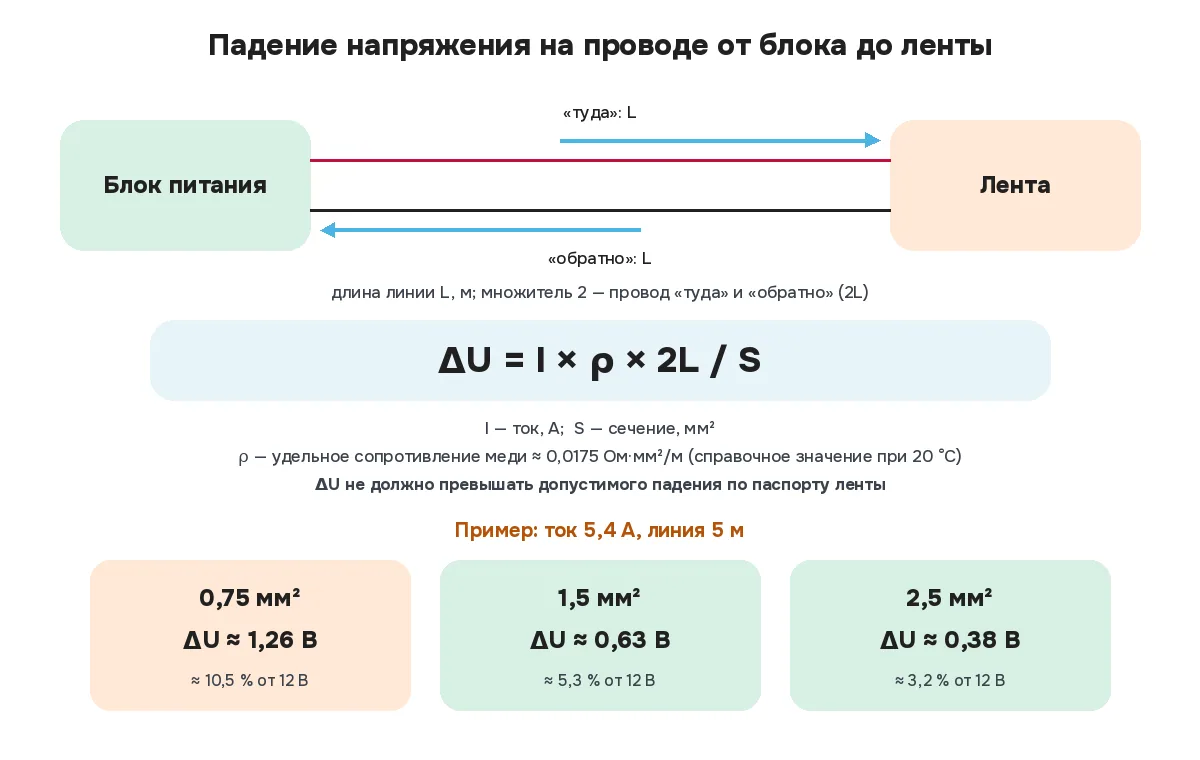

2. Падение напряжения. Таблица ПУЭ учитывает только нагрев, но на длинном проводе теряется напряжение, и лента светит тусклее. Падение считают по формуле:
ΔU = I × ρ × 2L / S, где I — ток, А; ρ — удельное сопротивление меди ≈ 0,0175 Ом·мм²/м (справочное значение при 20 °C); L — длина линии от блока до ленты, м (множитель 2 — провод «туда» и «обратно»); S — сечение, мм².
ΔU не должно превышать допустимого падения по паспорту ленты.
Пример: ток 5,4 А, линия 5 м:
Сечение
ΔU = 5,4 × 0,0175 × 2 × 5 / S
Доля от 12 В
0,75 мм²
≈ 1,26 В
≈ 10,5 %
1,5 мм²
≈ 0,63 В
≈ 5,3 %
2,5 мм²
≈ 0,38 В
≈ 3,2 %
По нагреву 0,75 мм² проходит (15 А > 5,4 А), но теряет около 10 % напряжения. Чтобы падение было меньше, увеличьте сечение (например, до 1,5 или 2,5 мм²) или сократите линию. Нужное сечение: S ≥ I × ρ × 2L / ΔU доп, где ΔU доп — допустимое падение по паспорту ленты. Из двух условий берите большее сечение.
Нормативы
Степень защиты IP — ГОСТ 14254-2015 (IEC 60529:2013), ссылка в разделе про IP: по нему определяются IP20, IP67, IPX8.
ТР ТС 004/2011 «О безопасности низковольтного оборудования» распространяется на оборудование на номинальное напряжение 50–1000 В переменного и 75–1500 В постоянного тока (ст. 1). Сетевой блок питания 230 В под него попадает; на ленту 12/24 В ТР ТС 004/2011 не распространяется.
ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (в ред. Решения Совета ЕЭК № 91 от 10.06.2022) распространяется на технические средства, способные создавать электромагнитные помехи или зависящие от них (ст. 1); «блоки питания» прямо названы в приложении 3. Регламент не распространяется, в частности, на составные части, не предназначенные для самостоятельного применения конечным потребителем, и на технические средства, пассивные в отношении ЭМС (ст. 1, приложение 1). Требования к ленте зависят от её исполнения и назначения — смотрите документы на товар.
ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники»: в перечне изделий (приложение 1) есть «блоки питания, зарядные устройства, стабилизаторы напряжения» (п. 1 «м») и «источники света и оборудование световое» (п. 6). Относится ли конкретная лента к п. 6 — смотрите документы на товар.
Форма подтверждения соответствия — по текстам регламентов:
ТР ТС 004/2011 и ТР ТС 020/2011: оборудование из перечня в приложении (в обоих перечнях среди бытовых приборов есть «блоки питания, зарядные устройства, стабилизаторы напряжения») — сертификация; не включённое в перечень — декларирование, по решению заявителя можно сертифицировать (ст. 7 обоих регламентов).
ТР ЕАЭС 037/2016: декларирование соответствия (п. 18), по выбору заявителя его можно заменить сертификацией (п. 25).
Какая форма нужна для конкретного блока (бытового или небытового назначения): смотрите документы на товар.
ПУЭ, гл. 6.4 „Световая реклама, знаки и иллюминация“ в пп. 6.4.1–6.4.12 регулирует в основном газосветные (неоновые трубочные) установки; отдельных требований к низковольтным LED-системам в этих пунктах нет.
Частые вопросы
Как выбрать блок питания для светодиодной ленты?
По трём параметрам: напряжение как у ленты, мощность больше нагрузки с запасом, защита IP по месту установки.
Как рассчитать мощность блока питания для ленты?
Умножьте мощность ленты на 1 м на длину и добавьте запас по паспорту блока — по отраслевой практике 25–30 % (× 1,25–1,3).
Блок питания 12 или 24 В — что лучше?
Лучше тот, что совпадает с напряжением ленты. При одинаковой мощности ток на 24 В вдвое ниже (I = P / U); допустимую длину линии смотрите в паспорте ленты.
Можно ли поставить IP20 на улицу?
Нет: по ГОСТ 14254-2015 вторая цифра 0 означает отсутствие защиты от воды. На улицу — герметичный блок, например IP67.
Какой блок питания нужен для светодиодных модулей?
С тем же напряжением, что у модулей, и мощностью выше суммы мощностей всех модулей в цепи с запасом 25–30 % (× 1,25–1,3) или по паспорту блока.
Можно ли взять блок мощнее, чем нужно?
Да, при том же напряжении. Но сильно завышенная мощность — это переплата; допустимый диапазон нагрузки (минимальную и максимальную долю от номинала) смотрите в паспорте блока.
Какое сечение провода нужно от блока до ленты?
Проверьте два условия. По нагреву: ток I = P / U должен быть меньше допустимого по ПУЭ (табл. 1.3.4). По падению напряжения: ΔU = I × ρ × 2L / S (ρ — удельное сопротивление меди ≈ 0,0175 Ом·мм²/м, справочное значение при 20 °C) не должно превышать допустимого по паспорту ленты. Например, 5,4 А на 5 м по проводу 0,75 мм² дают ≈ 1,26 В (≈ 10,5 % от 12 В), по 1,5 мм² — ≈ 0,63 В. Берите большее из двух сечений.
Нужен ли сертификат на блок питания?
Сетевой блок питания 230 В подпадает под ТР ТС 004/2011 и ТР ТС 020/2011; блоки питания также названы в ТР ЕАЭС 037/2016. Бытовые блоки питания входят в перечни 004/2011 и 020/2011 — для них обязателен сертификат; оборудование вне перечней декларируют, по решению изготовителя или импортёра его можно сертифицировать. По ТР ЕАЭС 037/2016 — декларация, по выбору заявителя её можно заменить сертификатом. Какой документ оформлен на конкретный блок — смотрите документы на товар. На ленту 12/24 В ТР ТС 004/2011 не распространяется.
