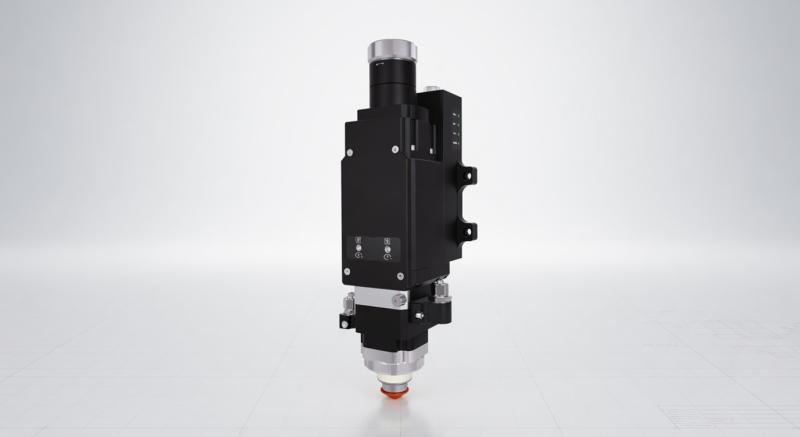

Полное руководство по выбору лазерной головы для оптоволоконного станка: просто о главном

· 4 мин чтения

Полное руководство по выбору лазерной головы для оптоволоконного станка: просто о главном

Что такое фокус и почему он так важен для резки металла?

Представьте луч лазера как луч света от фонарика. Положение фокуса — это точка, где этот луч становится самым маленьким и мощным. Именно она «режет» металл. От того, где находится эта точка, зависит ВСЁ.

Есть три варианта:

Проще говоря: Сдвигая фокус, вы управляете шириной и формой реза. Неправильный фокус = плохой рез, шероховатые края, шлак и даже невозможность разрезать материал.

Из чего состоит лазерная головка? (Простая схема)

Чтобы понимать, что может выйти из строя и за чем нужно следить, запомните основные «органы» головки:

  1. Разъем (QBH): Сюда подключается «шнур» от лазера (оптоволокно). Передает луч.

  2. Коллиматорная линза: «Собирает» расходящийся луч в ровный поток.

  3. Фокусирующая линза: Самая важная часть! Превращает ровный поток в ту самую мощную точку фокуса.

  4. Защитные стекла (верхнее и нижнее): Защищают дорогие линзы от пыли, брызг и грязи. Их нужно периодически менять.

  5. Сопло: Направляет газ (кислород, воздух, азот) точно в зону реза, чтобы выдувать расплавленный металл.

  6. Емкостной датчик: «Чувствует» расстояние до металла. Позволяет головке повторять неровности листа, сохраняя фокус и избегая столкновений.

Важно! Линзы и защитные стекла — главные расходники. Их нужно регулярно проверять и аккуратно чистить специальными средствами. Малейшая царапина ухудшит качество реза.

Какую лазерную головку выбрать? Сравнение популярных брендов

Выбор зависит от ваших задач, бюджета и мощности лазерного источника. Вот основные игроки на рынке:

Бренд

Страна

Лучше всего подходит для

Ключевые особенности

Уровень цены

Raytools

Швейцария

Базовых задач резки, отличный баланс цены и качества.

Простая и надежная оптика. Модели без автофокуса (BT) и с ним (BM).

Средний

BOCI

Китай

Универсальных задач с упором на простоту обслуживания.

Легкая замена оптики «за 5 минут», контроль газа и температуры.

Средний

Precitec

Германия

Сложных и высокоточных задач (резка, сварка).

Высочайшая точность, адаптивные системы, премиальная надежность.

Высокий

WSX

Германия

Сверхточной резки тонких металлов.

Идеальная система позиционирования луча для ювелирной работы.

Высокий


Шпаргалка по выбору:

Практические примеры: какая головка для какой задачи?

Ключевые вопросы при покупке лазерной головки

Прежде чем выбрать, четко ответьте себе и поставщику:

  1. Какую мощность имеет мой лазерный источник? (1500W, 3000W, 6000W и т.д.)

  2. Какую максимальную толщину какого металла я буду резать? (Нержавейка 8 мм, черный металл 20 мм).

  3. Совместима ли головка с моим станком и источником? (Обязательно уточните у производителя!).

  4. Какие есть опции по безопасности и контролю? (Датчик давления газа, контроль температуры линз).

Частые вопросы по лазерным головкам (FAQ)

Нужен ли отдельный чиллер (охладитель) для головки?
Как правило, нет. Большинство современных станков имеют универсальную систему охлаждения, подходящую и для источника, и для головки. Но уточните этот момент.

Что такое автофокус и зачем он?
Это система, которая автоматически перемещает линзу, меняя положение фокуса. Вам не нужно делать это вручную при смене толщины металла. Это скорость, точность и защита от брака.

Как понять, что фокус настроен правильно?
Посмотрите на срез. Качественный рез имеет вертикальные, параллельные линии (или минимальную конусность) и гладкую поверхность без лишнего шлака. Переход текстуры — это и есть признак правильного фокуса.

Вывод:
Выбор оптоволоконной лазерной головки определяет возможности вашего станка. Не гонитесь за самой дорогой, если ваши задачи просты. Для начала определитесь с мощностью, толщиной материалов и необходимостью автофокуса. Ориентируйтесь на проверенные бренды с хорошим сервисом в вашем регионе.

Готовы подобрать идеальную лазерную головку для вашего производства? Оставьте заявку, и наши специалисты помогут с выбором, исходя из ваших конкретных задач и бюджета!
